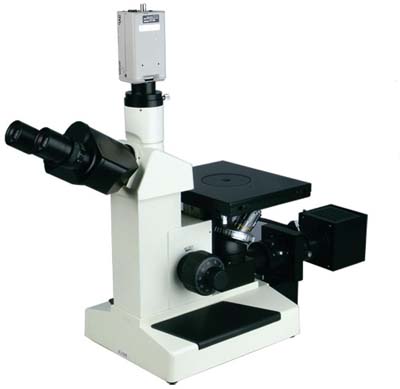

金相显微镜

作者:admin    浏览: 次    发布时间:2017-06-07 13:45



一、概 述
用于鉴别和分析各种金属和合金材料的组合结构,广泛应用在工厂或实验室进行铸件质量的鉴定;原材料的检验或材料处理后的金相组织分析;以及对表面喷涂等一些表面现象进行研究工作。是钢铁、有色金属材料、铸件、镀层的金相分析;地质学的岩相分析;以及工业领域对化合物、陶瓷等进行微观研究的有效手段,是金属学和材料学研究材料组织结构的必备仪器,也广泛应用于生物、医学和教学等领域。
越来越多的研究已不满足常规的金相显微及照相方式,将显微成像输入微机,由微处理器对图像作各种后期处理,是同步于当今世界在显微领域新技术。
图像金相显微镜,接入了高清晰度的CCD摄像系统,由计算机对图像进行处理、编辑、保存和输出(如打印等)或进入多媒体系统及电子信箱。
如果进一步接入图像分析计算机操作系统,还可以进一步对金相图谱进行研究分析,或对图像作精密测量,及多功能的图像形态分析、统计及输出图文报告。
二、金相显微镜4XC 技术参数
1. 结构:          倒置式 三目镜筒 倾角30° 瞳距和屈光度可调  4物镜转换器
2. 总放大倍数:    100×~ 1000×
3. 平场消色差物镜:10×,20X,40×,100×
4. 平场目镜:     10×
5. 测微目镜10×: 平场可变焦  格值0.1┨
6. 测微尺:        格值0.01┨/1┨
7. 双层机械载物台:200×152┨ 移动范围15×15┨
8. 调焦机构:      同轴粗微动 限位保护 升降范围30┨ 微调0.002┨
9. 照明系统:      亮度可调 卤素灯20W/6V带滤色片
10. 电源:          220VAC(50Hz)/110VAC(60Hz)
物、目镜及系统放大倍率(表)

目镜
物镜
平场目镜 PL 10× (视场φ18mm/焦距25mm)
放大倍数 数值孔径 系统 物方视场
(mm)
工作距离
(mm)
放大倍数
标配物镜
平场消色差
PL
10× 0.25 φ1.80 8.90 100×
20× 0.40 φ0.90 3.76 200×
40× 0.65 φ0.45 2.69 400×
100× 1.25 φ0.17 0.44 1000×
选配物镜
平场消色差
PL
4×/5× 0.1 φ4.50 37.5 50×
20× 0.35 φ0.65 0.96 200×
60× 0.85 φ0.25 0.50 600×
图像金相显微镜4XC配置
1、金相显微镜4XC  2.  图像适配镜   3.  图像传感摄像机   4. 金相分析软件 5、软件加密装置  6、电脑和打印机(自备或选购)
